Yerden Isıtma Sistemi
Yerden Isıtma Sistemi Nedir ?
Yüzey alanını genişletip, sıcaklık farkını düşürerek daha az enerji harcayıp daha konforlu ısı dağılımını tüm yüzeylere dağıtan ve ortamı ısıtan bir sistemdir.
İki tip yerden ısıtma sistemi vardır;
- Sulu ısıtma sistemi

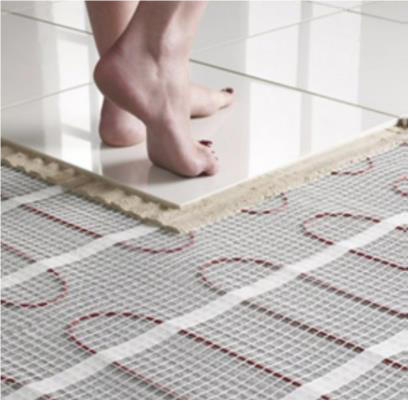

- Elektrikli ısıtma sistemi
Yerden Isıtma Uygulama Alanları :
Konutlar, Camiler, Hangarlar, Spor Salonları, Hamamlar, Kapalı yüzme havuzu zemin uygulaması, Çim sahalarda ,Çatı ve oluklarda, Buzlanma tehlikesi olan yollarda.

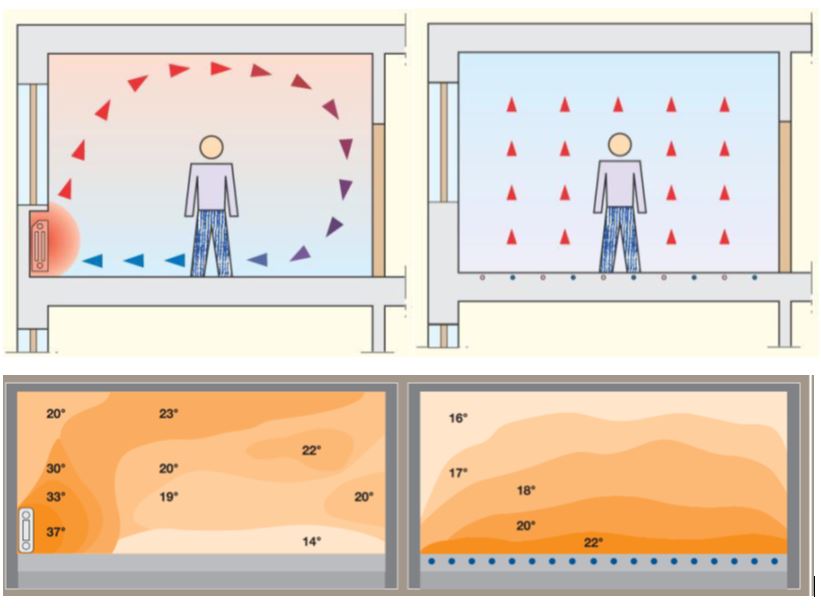

Radyatör ve Yerden Isıtma Isı Dağılımları :

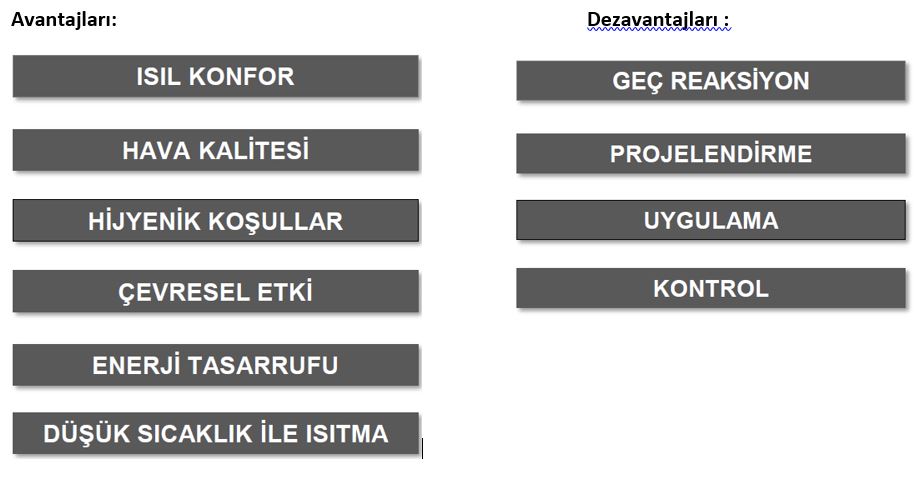

Yerden Isıtmanın ;

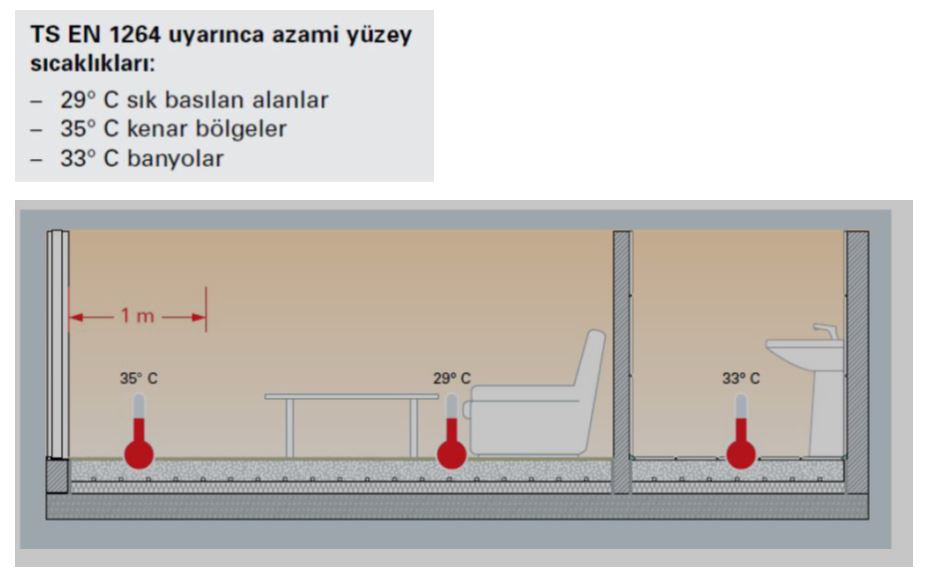

Yüzey Sıcaklıkları :
Uygulama Öncesi Dikkat Edilmesi Gerekenler
- Seçimi yapılan tüm malzemelerin mümkünse kaba malzemenin ısı
- iletim katsayılarının düşük olması tercih edilmelidir.
- Yapının nem izolasyonun dış cephe dahil iyi yapılması gerekmektedir.
- Kat beton yüzeyinin pürüzsüz olmalıdır.
- Dış cephe ve duvarlar bitmiş olmalıdır.
- Pencere kasaları ve doğramaları takılmış olmalıdır.
- Elektrik ve sıhhi tesisat alt yapısı tamamlanmış olmalıdır.

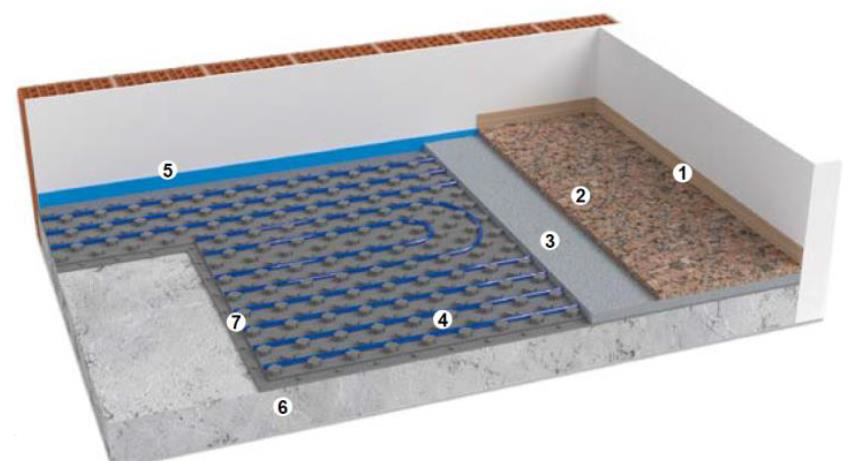

Uygulama
- Süpürgelik
- Zemin uygulaması ( mermer, taş,ahşap)
- Uygulama şapı
- Boru
- Kenar İzolasyon Bandı
- Tesviye şapı
- İzolasyon paneli

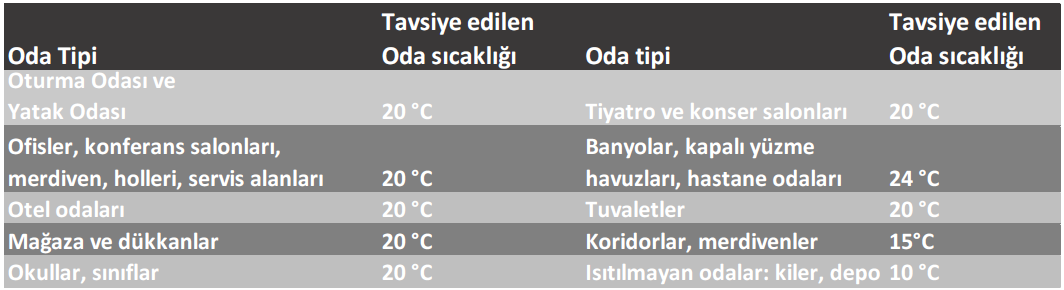

Tavsiye Edilen Mahal Sıcaklıkları
Yerden Isıtma Sistemi Hesaplama Detayları
- Mimari proje belirlenir.
- Her odaya ait ısı kayıpları projeden alınır.
- Her mahal için alan hesabı yapılır.
- Her mahalde kullanılacak olan malzemeler belirlenir ve bu malzemelere ait ısıl dirençler belirlenir.
- Mahallerdeki maksimum yüzey sıcaklıkları belirlenir.
- Oda içerisindeki cam alanlar ve boyutları kontrol edilir.
- Projelendirme yapılırken mutlaka ısı kaybının en çok olacağı cam önleri sık modülasyonla döşenmelidir.
- Her mahale ait döşeme malzemesi (parke, kalebodur vs.) ısıl dirençleri hesaplamaya dahil edilmelidir.
- Boru geçiş alanları (antre, hol vs. gibi) olmalıdır.
- Kolektör, tüm mahallere en uygun yere konumlandırılmalıdır.

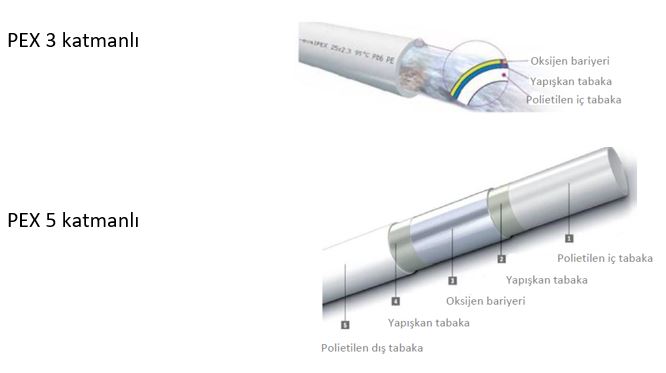

PEX Boru

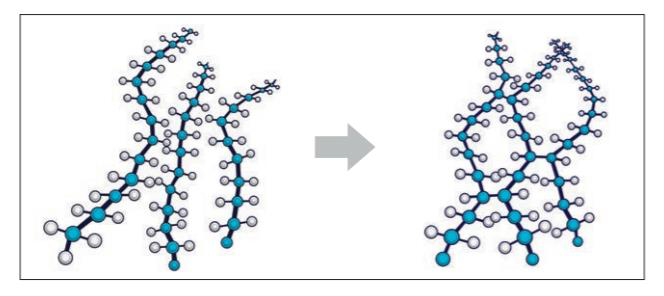

Pe-Xa Peroksitle çapraz bağlama; bağ oranı >%70
Pe-Xb Silanla çapraz bağlama; bağ oranı >%65
Pe-Xc Elektron bombardımanı ile bağlama; bağ oranı >% 65
Konut uygulamaları için ; 20/16 - 18/14 - 17/13 - 16/12 - 14/10 mm
Endüstriyel uygulamalar için ; 25/20 - 32/25 mm
Kullanım Alanları
- Yerden ısıtma sistemlerinde
- Kalorifer tesisatlarında,
- Sıcak su, soğuk içme suyu tesisatlarında
PEX Boruların Üstün Özellikleri :
- Esnek yapıları sayesinde şekillendirmeye uygundurlar ve rahatlıkla yere uygulanırlar
- Hafiftir, taşınması ve montajı kolaydır.
- Kireçleme yapmaz, paslanmaz ve çürümez
- Düşük sürtünme katsayısına sahiptir.
- Kimyasal maddelere dayanıklıdır.
- Havadaki oksijeni boru içerisine geçirmez
- Kullanım ömrü uzundur(50 yıl).
PEX – PE-RT Farkları
- PE RT borular PE Xa boruya göre yüksek basınç ve sıcaklığa karşı direnci düşüktür.
- PE RT, özelliklerini eklenen katı maddelerinden alır. Bu maddeler boru içerisinden su
- geçtikçe boru ömrünü azaltır.
- Pe-Xa özel hammaddeden kimyasal yolla üretilir.
- PE-RT kalitesi analiz edilemez. Sadece sıcaklık ve basınç testleri yapılır.
- Pe-Xa analiz edilebilir. Çapraz bağ yüzdesi kontrol edilebilir.
- Pe-Xa termal hafızaya sahiptir.
